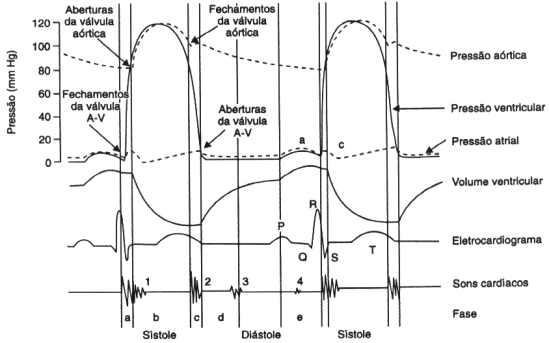

Fig. 1-6. Eventos mecânicos no ciclo cardíaco ilustrados no coração esquerdo. Válvula A-V = válvula mitral; Curva de pressão atrial: a = contração atrial; c = contração ventricular; v = enchimento atrial. Fase: a = contração isovolumétrica; b = ejeção ventricular; c = relaxamento isovolumétrico; d = enchimento ventricular rápido; e = contração atrial. Note que a e b estão na sístole e c, d e e na diástole (redesenhado de várias fontes, primariamente da ref. 1).

Todos os direitos reservados. É proibida a reprodução total ou parcial deste material.
Cardiologia Pediátrica -1ª Ed. - 1996.
