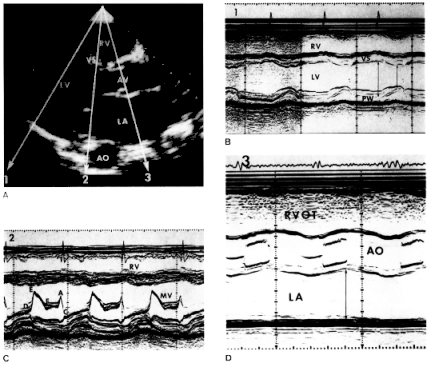

Fig. 2-8. A. Um cursor modo-M é colocado ao longo de diferentes níveis (11 = ventricular; 2 = valva mitral; 3 = nível da valva aórtica, em A-D) do coração, sendo guiado pela imagem ecocardiográfica 2D do eixo longo paraestemal. 113-11). Ecocardiogramas modo-M normais aos níveis da porção mesoventricular, da valva mitral e da valva aórtica, respectivamente. A seta em 113 indica as dimensões diastólica final (no QRS) e sistólica final do ventrículo esquerdo(LV). Em C, o ecocardiograma modo-M tem alguns pontos representados por letras, descritos a seguir: D = sístole final antes da abertura da valva mitral; E = pico de abertura inicial; F = fechamento mesocliastólico; A = pico da abertura tardia com sístole atrial; C = fechamento da valva mitral. A seta em D indica o tamanho do átrio esquerdo ao final da sistole.

   Todos os direitos reservados. É proibida a reprodução total ou parcial deste material.
Ecocardiografia Clínica Mayo- 1ª Ed. - 1997.
