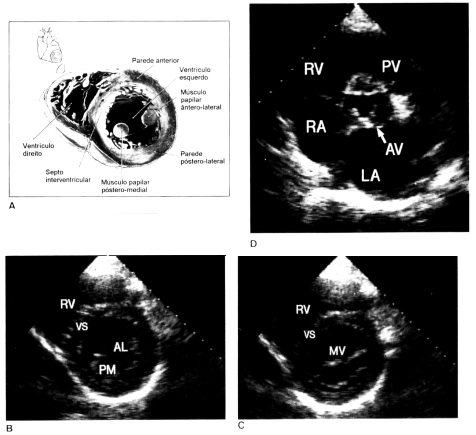

Fig.2-4. A. Secção esquemática de uma imagem paraesternal de eixo curto ao nível dos músculos papilares. B. Uma imagem congelada correspondente a uma visualização bidimensional na observação paraesternal de eixo curto ao nível dos musculos papilares. Esta imagem é particulamente útil na medida da cavidade do ventrículo esquerdo e da espessura da parede. C. Inclinação superior e para a direita do transdutor obtém uma imagem paraesternal de eixo curto em nível basal, mostrando a valva mitral (MV). D. Com uma angulação ainda maior, a visualização do eixo curto da valva aórtica é obtida. Nesta posição, a via de saída do ventrículo direito (RV) e a valva pulmonar (PV) são visualizadas. Abaixo da valva aórtica (AV) se encontra o átrio esquerdo (LA), e as conexões de todas as quatro veias pulmonares para o átrio esquerdo são geralmente visualizadas. Se o transdutor é angulado inferior e lateralmente , a imagem do eixo curto apical, que é essencial para verificar a motilidade regional apical da parede, é obtida. (Modificado de AJ Tajik et al. Two-dimensional real-time ultrasonic imaging on the heart and great vessels: technique, image orientation, structure identification, and validation. Mayo Clin Proc 1978;53:271-303.)
