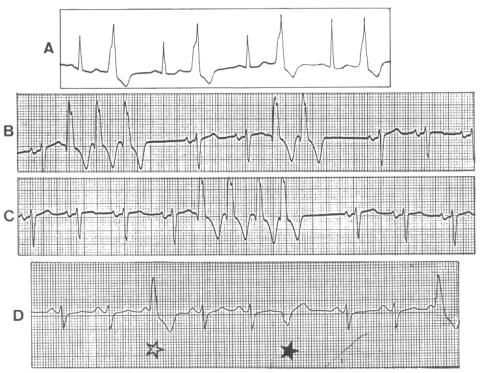

FIG. 31-2. Formatos de apresentação das extra-sístoles (nos exemplos todas são ventriculares). Em A: extra-sístoles isoladas em padrão de bigeminismo (a representação do bigeminismo é SR-SR etc., onde S = sinusal e R = extra-sístoles. Para o trigeminismo será: SSR-SSR etc.; para o tetrageminismo: SSSR-SSSR etc.). Em B: salvas de 3 à esquerda e extra-sístoles pareadas à direita. Em C: salvas de 4 extra-sístoles, o que corresponde a um episódio de taquicardia ventricular. Em D: duas morfologias de extra-sístoles, correspondendo a dois focos de origem.
