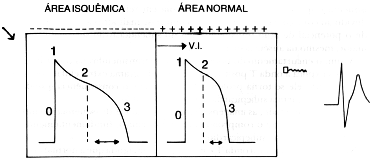

Fig.20-4. Na situação de isquemia subendocárdica, o potencial de ação transmembrana do subendocárdio inicia-se primeiro e é mais prolongado em relação ao do subepicárdio.
A soma algébrica do PAT do subendocárdio que se inicia precocemente e finaliza mais porém termina precocemente - menor duração (cargas positivas), determina a inscrição positiva e ampla da onda T nas derivações do epicárdio.
O vetor de isuqemia (VI) aponta nessa situação para o subepicárdio.
