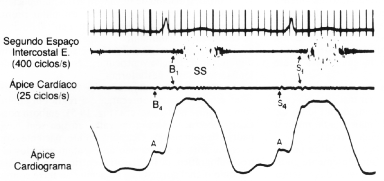

Fig. 19-4. De cima para baixo estão representados o ECG, fonocardiogramas registrados na segunda reborda esternal esquerda e ápice cardíaco e o ápice cardiograma de um paciente com estenose aórtica severa. Há um intenso sopro sistólico em crescendo-decrescendo (SS) facilmente visível no fonocardiograma, com uma proeminente B₄ de galope atrial, vista no fonocardiograma de baixa freqüência (25 ciclos/s) resgistrado no ápice cardíaco. O ponto notável desta figura é o ápice cardiograma, que mostra uma proeminente onda pré-sistólica (A). A onda a é seguida por um impulso mantido do ventrículo esquerdo na sístole, típico de estenose aórtica valvar. Estas ondas são em geral facilmente palpáveis à beira do leito. B₁ = primeira bulha.
