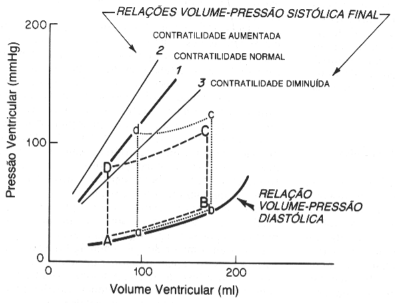

Fig. 4-7. Relações volume-pressão ventricular esquerda. A alça volume-pressão abcd mostra o enchimento ventricular (ab), de acordo com a relação volume-pressão diastólica passiva; a contração isovolumétrica (bc); a ejeção (cd0 e o relaxamento isovolumétrico (da). Uma redução da pós-carga resulta na alça volume-pressão ABCD, com uma redução tanto da pressão quanto do volume ao final da sístole (ponto D), determinada pela relação volume-pressaõ sistólica final (linha 10, a fração de ejeção é aumentada. Se a contratilidade está aumentada, a alça volume-pressão resultante (não mostrada) será caracterizada por um ponto sistólico final situado na linha 2, com um volume sistólico final reduzido para qualquer pressão sistólica final dada (pós-carga). Quando a contratilidade está deprimida (linha 30 o volume sistólico final está elevado para qualquer pressão sistólica final.
