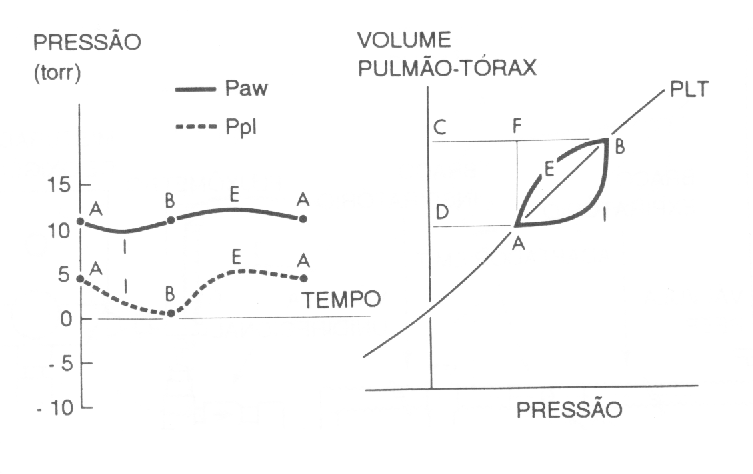

Figura17.11. Esquerda, pressões da via aérea (Paw) (^____) e intrapleural (Ppl) ( ---- ) com CPAP. A, pressão no final da expiração; B, pressão no final da inspiração; I, alça inspiratória; E, alça expiratória. Direita, pressão gerada pelos músculos respiratórios, volume pulmão-tórax e curva de complacência do sistema respiratório (PLT) durante respiração com pressão positiva. D, volume pulmão-tórax no final da expiração; A, final da expiração; C, volume pulmão-tórax no final da inspiração; B, final da inspiração; F, intersecção de A e linha CB. I, alça inspiratória; E, alça expiratória. O trabalho inspiratório da respiração é representado pela área AIBCDA. Contudo, a área FADCF representa o trabalho feito pela CPAP. Isto é similar ao trabalho da respiração sem pressão positiva. (Modificado de Douglas ME, Downs JB. Cardiovasculary effects of PEEP and CPAP [Correspondência Especial]. Anesth Analg 57: 346-350,1978.)
