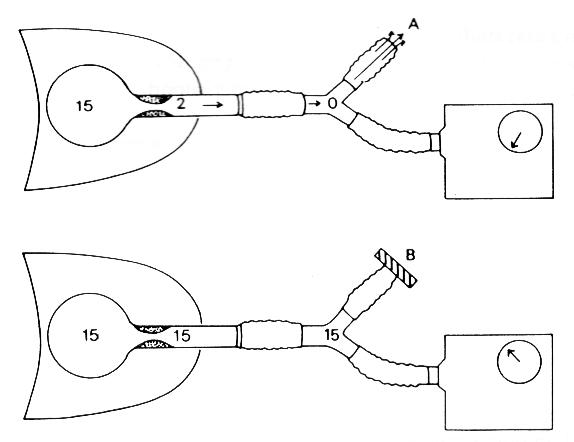

Figura 7.6. O efeito da auto-PEEP e sua medida. Na presença de obstrução severa do fluxo de ar e ventilação minuto elevada, a pressão alveolar permanece alta durante toda a expiração, porque o fluxo é impulsionado pelo gradiente de pressão do tórax hiperexpandido. Neste exemplo, embora a pressão alveolar no final da expiração seja de 15 cmH₂0, a pressão propulsiva da via aérea central é negligenciável (A). Interrompendo-se o fluxo no final da expiração, obtém-se o equilíbrio da pressão em todo o circuito e a detecção dessa pressão alveolar oculta pelo manômetro do respirador (B). (De Q'Quin R, Marini JJ. Pulmonary artery occiusion pressure: clinical physiology, measurement and interpretation. Am Rev Respir Dis 128 319-326, 1983. Publicado com permissão.)
