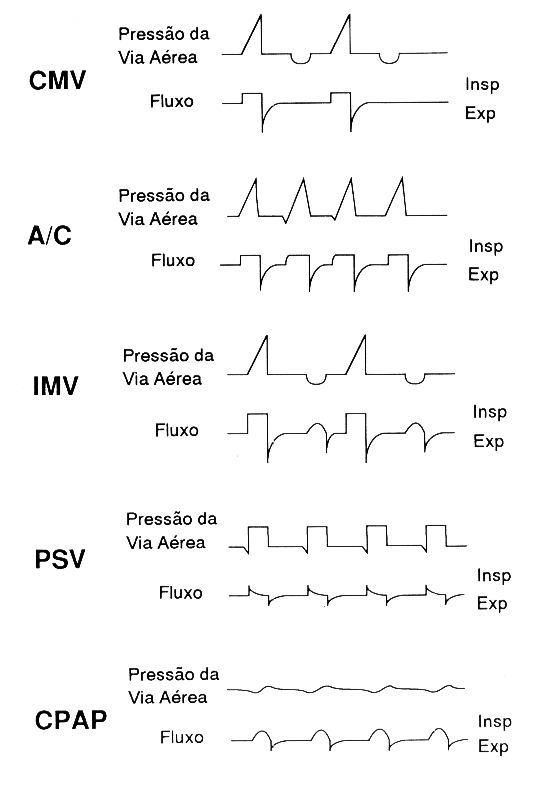

Figura 7.5. Traçados esquemáticos da pressão da via aérea e fluxo para os diferentes tipos de ventilação mecânica. Notar que durante a ventilação mecânica controlada (CMV) nenhum fluxo de ar ocorre quando o paciente tenta respirar espontaneamente (quando a pressão da via aérea é negativa em relação à atmosférica). Ao contrário, durante a ventilação assistido-controlada (A/C), quando o paciente tenta respirar espontaneamente (deflexões negativas da pressão da via aérea), o fluxo é ajustado pela máquina para igualar-se ao fluxo da respiração controlada. Durante a ventilação mandatória intermitente (IMV) e respiração por pressão contínua da via aérea (CPAP), o paciente determina a taxa do fluxo inspiratório na respiração espontânea. Durante a ventilação com pressão suportiva (PSV) cada esforço inspiratório espontâneo é apoiado por pressão positiva aplicada na via aérea.
